敬告客戶

      警告：重要的安全說明；必須按照說明書要求使用以保證安全；保存好說明書備用；

      您在安裝使用前請?jiān)敿?xì)閱讀本說明書，嚴格按照說明書中的要求安裝調整，安裝調試、維修及保養必須由有資歷或有上崗證的專業人員進行，經常檢查設備是否存在不平衡、異動、異響狀況以及電器電纜、安裝器件是否由磨損、損壞跡象，如果需要修理或調整，則不要使用，否則將影響卷簾電機的正常使用壽命、門簾升降的平穩性及安全性，若有疑問，請與我公司聯系。

      安全注意事項：

      *卷門機安裝應請專業人員，安裝時應切斷電源，安裝后通電調試時人應遠離運行中的卷門。

      *卷門機應水平安裝，門簾卷軸應同心、水平、簾片無滯卡現象；

      *卷門機必須可靠接地，以防觸電，接地螺絲裝在鏈輪支架板或電器控制盒上；

      *調節鏈條下垂度在3-6mm之間（在轉軸未掛門簾前調整）；

      *嚴禁提擰電機引線套管；

      *卷門機供電外接電源線截面面積不小于1平方毫米，配有防觸電及空氣開關，并按建筑電氣施工標準布線安裝；

      *禁止靠近運行中的卷門；

      *當操作自動關斷開關時，應確保其他人員遠離；

      *嚴禁將本機安裝在有易燃易爆物品的區域內；

      *特別注重防潮濕、雨淋，避免卷門機電器短路，導致電機燒毀，引發安全事故；

      *對卷門機進行清潔或維護保養時，請專業維修人員，并切斷電源；

      *1500KG（含1500KG）以上電機應安裝在無人的地方或人員稀少的地方；

      *當門升到最高高度靜止時，人員或物體禁止停滯在門的下方，應快速通過，以確保安全。

      *安裝調試后鏈條滾子需適當加潤滑油，以后每半年加一次潤滑油；

      *手拉鏈條嚴禁私自加長，以免剎車失靈造成安全事故。

序言

      本產品可用于左右兩種安裝形式，需與防火卷簾控制器配套使用，方可實現卷簾電機的正常上下運轉及控制。

      一：工作環境及工作條件;

      1、工作環境≦55C。

      2、相對濕度≦95％。

      3、短時間工作制。

      二：產品特點：

      *造型美觀，結構先進，馬力強勁；

      *采用進口電器元件，安全穩定；

      *噪音低，震動小，功耗少；

      *重量輕，體積小，安裝方便，壽命長，性能可靠；

      *停電時手動操作方便；也可配儲電裝置；

      *可配遙控裝配，實現遠距離操作；

      *具有電機運行熱保護裝置。

      三：電動卷門機主要規格及技術參數

型號	額定功率 （W）	額定輸出轉矩（N.m）	額定提升力 （Kg.f）	額定輸出轉速（r/min）	******提升高度 （m）	使用鏈號	主機重量 （Kg）
220V          50Hz
新300-1P	360	168	300	5	6	08B	7.4
600-1P	480	412	600	6	6	10A	11
800(輕）-1P	520	550	800	6	6	10A	11
800-1P	690	647	800	4.2	7	10A	16
1000-1P	720	809	1000	3.6	9	10A	16
1300-1P	750	1401	1300	5.4	9	12A	21.5
1500-1P	780	1617	1500	4.7	12	12A	21.5
380V           50Hz
1300-3P	520	1401	1300	5.4	9	12A	22
1500-3P	550	1617	1500	4.7	12	12A	22
2000-3P	970	2450	2000	3.6	12	16A	29
DC24V
JMJ168-DC-TYZ300	200	168	300	5.5	6	08B	6.5
JMJ412-DC-TYZ600	250	412	600	6	6	10A	9
JMJ647-DC-TYZ800	300	647	800	4.2	7	10A	10.5
JMJ809-DC-TYZ1000	360	809	1000	3.6	9	10A	14.5

      四：安裝與調試

      1.產品統一按右安裝方法制造（從屋內向外看），若左安裝須將制動殼體四個鎖緊螺釘放松，即旋轉手拉鏈的殼體180度后得重新鎖緊。

      2.鏈輪支架板可按具體需要水平安裝或在0-45度范圍內選擇安裝固定。當鏈輪支架板不為水平安裝時，應旋轉制動殼體使環形手拉鏈條自然垂直向下，同時特別注意殼體與電機端蓋結合處的配合，確定沒有間隙后，將四個螺釘擰緊，避免擰力過大而殼體裂紋，影響剎車效果。

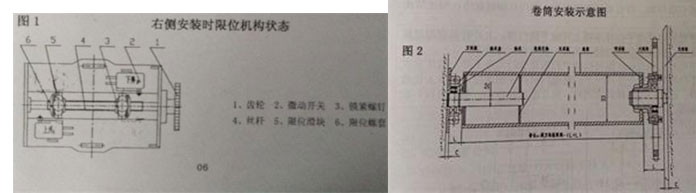

      3.注意三相電源相序不許接反，當上升變?yōu)橄陆禃r(shí)應立即停機，調好相序，方可正常使用，如果您使用臨時電源安裝調試，必須避免與正式供電電源相序錯按。正確的是當按下白色線上升按鈕時電機應以逆時針（從底腳投視小鏈輪）門簾上升方向轉動，限位機構方能動作。詳見圖1。否則會引起卷簾失控沖頂，嚴重?fù)p壞。

      4.調試

      試機前應先松開限位機構的鎖緊螺釘序號3，然后用手拉動環形鏈?zhǔn)归T簾離地面1米左右，先試上.停.下按鍵，觀察卷門升.停.降各功能是否靈敏可靠，若正常即可將門簾上升或下降到您確定位置后旋動限位螺套序號6，調整碰至微動開關滾輪序號2聽到“滴達”聲后，擰緊鎖緊螺釘序號3，反復調試使限位達到******位置時，再將鎖緊螺釘用手指用力旋緊即可。

      五：使用須知：

      按“上”“下”按鍵時，如果無動作，必須立即按中間“停”鍵切斷電源，以免燒毀電機。操作關閉門簾之前，應先檢查門簾下方是否有阻礙物，若有必須清理干凈，卷門啟閉過程中，門下禁止通行。停電時可使用手拉環形鏈上升或下降門簾，上升時切忌超過原限定高度，以免來電時過擋而失控，使電機運行沖頂。停電時關閉卷門也可拉動手拉鉤時要拉一下停一下，避免門簾產生加速度，速度太快損壞門簾。在卷門即將接近全閉時，應立即放松拉鉤，然后再拉一次達到全閉。

      六、故障分析及排除：

故障情況	分析	排除
操作不動作但遙控器有動作	電機橋整流擊穿，或遙控器保險絲燒壞	更換整流與遙控器保險絲
只上不下或只下不上	1.單邊動作，如剎車有動作 2.單邊動作，如剎車沒動作。	1.剎車有動作，繼電器壞掉，更換繼電器 2.剎車沒動作?按鈕線或遙控線脫落，接好線。?限位線與限位開關開路，更換限位開關或接好限位線
由聲音而不動作	剎車線圈燒掉	更換剎車線圈
按下行是下行，按上行也是下行	?按上行正常下行。 ?按上行門向下滑行	?電容壞了，更換電容。 ?馬達線斷了，更換馬達
電機運轉后，門簾有下滑	?拉桿卡到殼體 ?剎車片磨損	?把后蓋鎖正不讓拉桿碰到殼體 ?把剎車片拆開加上調整墊片。
電機運轉后一會兒自動停止	電源接觸不良或電壓過低	檢查電源
電機操作時點動工作	?手動按鈕沒反應，遙控手柄點動 ?遙控手柄與手動按鈕都點動	?遙控器保險絲斷了或遙控器線綠色線斷了，更換保險絲或接線 ?按鈕線紅色線與繼電器連接斷了，接好線
電機一插上電源自動動作	?碰到限位開關不停，繼電器觸點熔合 ?碰到限位開關會停，按鈕線碰一起或遙控手柄按鈕碰到。	?更換繼電器 ?檢查按鈕線和遙控手柄按鈕

      七、選型計算公式：

      機型扭矩=門簾總重量GX卷軸半徑RX9.8Xn

      G=長X寬X門材公斤/m2(參見附表）、n一般取1.1-1.2

      （附表）

材質	鋁合金	網門	塑鋼	不銹鋼	防火門
KGXm2	5-6	12	8-14	10-18	25-36

      八、卷門卷筒：

      卷門卷筒需根據門洞跨距，門簾自重，計算卷筒外徑與壁厚，其撓度應≦1/400.否則管軸彎曲過甚，運行不平穩，扭矩遞增，易導致電機超負荷，壽命短，直至損壞電機轉軸齒牙。

      九：隨機附件：

      1、支架板1件，2、大鏈輪（含聯軸節）1件，3、滾子鏈條1條，4、卷筒芯軸1支，5、軸承.軸承座1套，6、傳動板1片，7、支承板2片，8、按鈕開關1個，9、不銹鋼開關盒1套。

      十：保質期：

      卷門機發運日起壹年內，質量實行三包。超期負責維修服務，優惠供應配件。

      十一、供選購配套件

      1、無線電遙控器

      2、UPS儲電裝置AT型（220V）

      十二、產品質量保修卡

      產品名稱：電動卷門機

      型號：300?400?600?800?1000?1300?1500?2000?(kg)

      交直流300?交直流600?交直流800?交直流1000?(kg)

產品編號：                                  出廠日期：2018?2019?2020?2021?2022?
1月	2月	3月	4月	5月	6月
7月	8月	9月	10月	11月	12月

      本公司鄭重承諾：對所有售出產品實行“三包”，保修期為壹年，并提供十年質量跟蹤服務！

      本產品普通卷門機按Q/ZTYJ01標準執行檢驗合格，準予出廠
